Wprowadzenie produktu

Kontroler ATS z podwójną mocą serii KNT560N to inteligentny moduł podwójnego zasilania zintegrowany z konfigurowalną funkcją, automatycznym pomiarem, wyświetlaczem LCD i komunikacją cyfrową. Jako sterownik automatycznego rozruchu generatora diesla ATS łączy w sobie cyfryzację, inteligencję i łączność sieciową, co realizuje automatyzację procesów pomiarowych i kontrolnych, redukując sztuczne błędy operacyjne. Jest to idealny produkt do podwójnego przenoszenia mocy.

Kontroler ATS serii KNT560N o podwójnym zasilaniu wyposażony jest w mikroprocesor w rdzeniu, który może precyzyjnie mierzyć 2-kanałowe napięcia 3-fazowe/jednofazowe, dokonywać prawidłowej oceny występujących nieprawidłowych napięć (nadmierne napięcie, zbyt niskie napięcie, utrata fazy, nadmierna częstotliwość, podczęstotliwość) i wysyłać dyskretne, beznapięciowe sygnały sterujące.

To urządzenie działa jako niezawodny sterownik automatycznego uruchamiania ATS generatora diesla, zaprojektowany po rozważeniu różnych zastosowań w ATS (system automatycznego transferu obciążenia) i może być używany w specjalistycznych przełącznikach ATS, ATS ze złożonym złączem i ATS wykonanym za pomocą przełącznika powietrznego itp. Działając jako kontroler automatycznego uruchamiania ATS generatora diesla, zapewnia płynne sterowanie uruchamianiem/zatrzymywaniem agregatów prądotwórczych w przypadku awarii sieci.

Ma zwartą budowę, zaawansowane obwody, proste okablowanie i wysoką niezawodność i może być szeroko stosowany w urządzeniach elektrycznych, automatycznych systemach kontroli i testowania energii elektrycznej, telekomunikacji, ropy naftowej, węgla, metalurgii, kolei, administracji miejskiej, inteligentnych budynkach itp. Jako dedykowany sterownik automatycznego rozruchu generatora diesla ATS, znacznie zwiększa automatyzację i bezpieczeństwo systemu w scenariuszach zasilania rezerwowego.

product-1460-681

Parametry techniczne

Rzeczy	Zawartość
Napięcie robocze	1. Ciągłe napięcie stałe 8,0 V ~ 35,0 V
	2. Zasilanie AC (170 V ~ 277 V), zasilanie AC L1N1/L2N2
Zużycie energii	<3W (Standby mode: <2W)
Wejście napięcia AC	System klimatyzacji	KNT560N	KNT560NB
	3P4W (ph-N)	AC30V~AC360V	AC170V~AC277V
	3P3W (ph-ph)	AC60V~AC620V	N/A
	1P2W (ph-N)	AC30V~AC360V	AC170V~AC277V
	2P3W (ph-N)	AC30V~AC360V	AC170V~AC277V
Częstotliwość znamionowa	50/60 Hz
Zamknij wyjście przekaźnikowe	Wyjście beznapięciowe 16A AC250V
Pomocnicze wyjście przekaźnikowe 1	Wyjście beznapięciowe 7A AC250V
Pomocnicze wyjście przekaźnikowe 2	Wyjście beznapięciowe 7A AC250V
Wyjście przekaźnika pomocniczego	Wyjście beznapięciowe 16A AC250V
Wejście cyfrowe	Połączenie GND jest aktywne
Komunikacja	Interfejs LINK, protokół MODBUS
Wymiary obudowy	139 mm x 120 mm x 50 mm
Wycięcie panelu	130 mm x 111 mm
Temperatura pracy	(-25~+70) stopnia
Wilgotność robocza	(20 ~ 93)% wilgotności względnej
Temperatura przechowywania	(-25~+70) stopnia
Poziom ochrony	Uszczelka IP55: gdy pomiędzy sterownikiem a panelem sterowania zainstalowana jest uszczelka wodoodporna
Siła izolacji	Zastosuj napięcie AC 2,2 kV między zaciskiem wysokiego napięcia a zaciskiem niskiego napięcia, a prąd upływowy nie będzie większy niż 3 mA w ciągu 1 minuty
Waga	0,62 kg

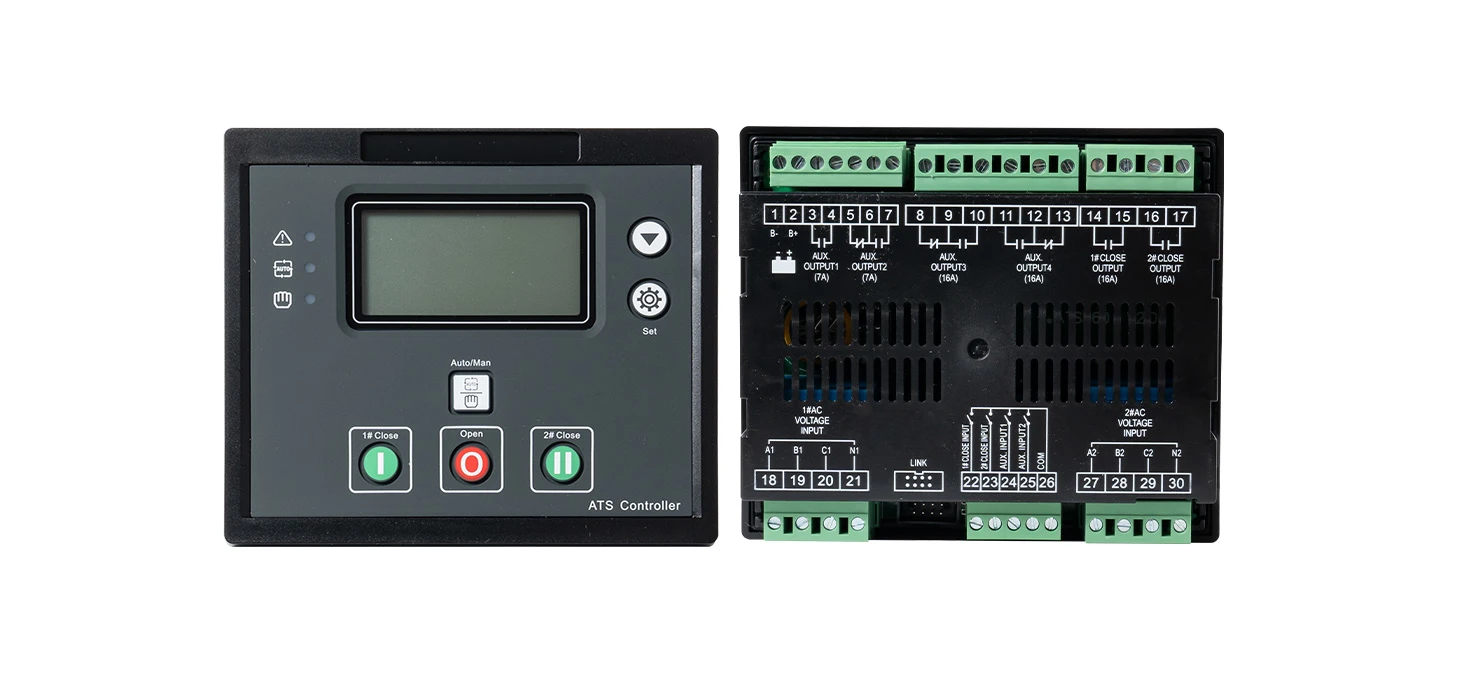

Panel operacyjny

product-1460-681

Opis wskaźników

Klawisz	Funkcjonować	Opis
	I# Zamknięcie ręczne	W trybie ręcznym naciśnij i 1# zasilanie łączy się z obciążeniem.
	Otwarte	W trybie ręcznym naciśnij i odłącz obciążenie 1# lub 2#.
	II# Zamknięcie ręczne	W trybie ręcznym naciśnij i 2# zasilanie łączy się z obciążeniem.
	Ustawianie ręczne/automatyczne	Naciśnij i kontroler można ustawić w trybie ręcznym lub automatycznym.
	Menu/Potwierdź	Naciśnij i wejdź do interfejsu menu; naciśnij dłużej i wyjdź z bieżącej operacji i wróć do ekranu głównego; W przypadku alarmów usterek sterownika naciśnij i przytrzymaj przez 3 s, aby można było skasować alarmy.
	Przewijanie/zmniejszanie ekranu	Interfejs wyświetlacza transferu; Klawisz zmniejszania wartości do regulacji parametrów na stronie ustawień parametrów; Naciśnij na 3 s, podświetlenie LCD będzie migać raz i przejdzie w tryb podświetlenia zawsze włączonego; i naciśnij ponownie przez 3 s, podświetlenie LCD zostanie wyłączone i powróci do normalnego trybu wyświetlania.
